混凝土桥梁裂缝最常见的两种类型及成因

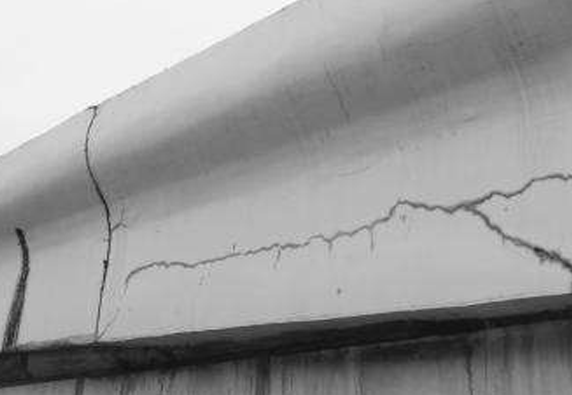

1 收缩裂缝

在实际工程中，混凝土因收缩所引起的裂缝是最常见的。在混凝土收缩种类中，塑性收缩和缩水收缩（干缩）是发生混凝土体积变形的主要原因，另外还有自生收缩和炭化收缩。塑性收缩发生在施工过程中，混凝土浇筑后4-5小时左右，水泥水化反应激烈，分子链逐渐形成，出现泌水和水分急剧蒸发，混凝土失水收缩，同时骨料因自重下沉，此时混凝土尚未硬化。

缩水收缩是在混凝土结硬后，随着表层水分逐步蒸发，湿度逐步降低，混凝土体积减小时产生的收缩。影响混凝土收缩裂缝的主要因素有：水泥品种、标号及用量、骨料品种、水灰比、外掺剂、养护方法、外界环境、振捣方式及时间。

2 温度裂缝

混凝土具有热胀冷缩性质，当外部环境或内部温度发生变化，混凝土将发生变形，若变形遭到约束，则在结构内将产生应力，当应力超过混凝土抗拉强度时即产生温度裂缝。引起温度变化主要因素有：年温差、日照、骤然降温、水化热、蒸汽养护或冬季施工措施不当等。

由于混凝土是热的不良导体，水化初期放出大量热量难以散发，大体积混凝土浇筑后，内部温度较外部高，这将使内部混凝土产生显著的体积膨胀，而外部混凝土却随气温降低而冷却收缩。这种内部膨张和外部收缩相互制约，极易产生温度裂缝。蒸气养护及冬季施工时如措施不当，混凝土骤冷骤热，内外温度不均，也易产生温度裂缝。

当构件较长，且两端固定时，由于周围温度变化将产生附加的温度应力，该附加应力和原有内力的合力超过混凝土强度时就会产生破坏裂缝。
