建筑行业常用的构件代号分享——加固行业专家
发表于 2018-10-11 15:32 查看 2908 回复 1

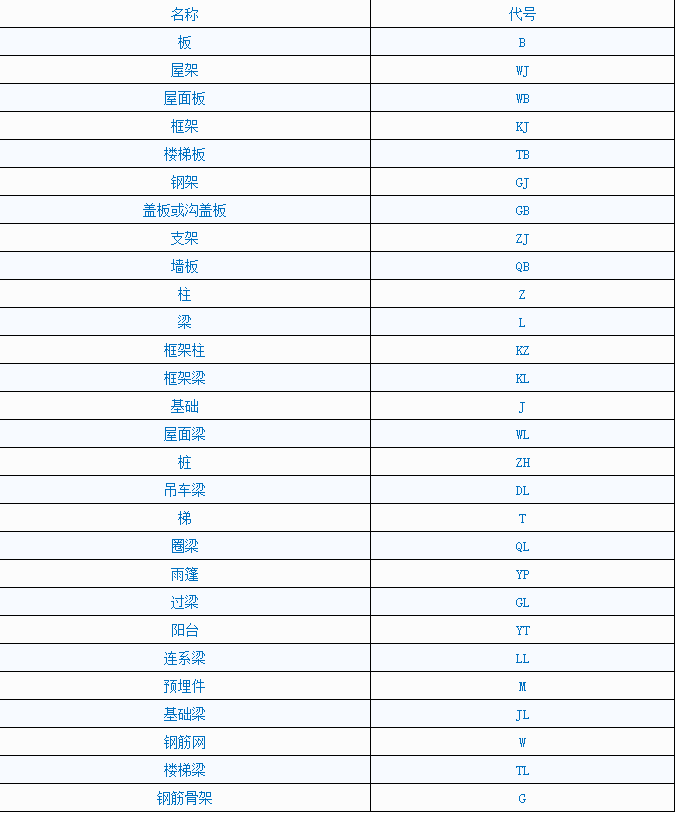

对很多人来说，这个建筑行业代号也是非常难搞的事情，诸多代号令人眼花缭乱。
一、梁的表示方法：
1.梁上主筋和梁下部筋的表示；
（1）.3Ф22;3Ф20 表示上部钢筋为3Ф22，下部钢筋为3Ф20 （2）.2Ф12;3Ф18 表示上部钢筋为2Ф12，下部钢筋为3Ф18. （3）.4Ф25;4Ф25 表示上部钢筋为4Ф25，下部钢筋为4Ф25. （4）.3Ф25;5Ф25 表示上部钢筋为3Ф25，下部钢筋为5Ф25.
2.梁上部钢筋表示方法：
标在梁上支座处 （1）.2Ф20 表示两根Ф20的钢筋，通长布置，用于双支箍。 （2）.2Ф22+（4Ф12） 表示2Ф22为通长，4Ф12架立筋，用于四肢箍。 （3）.6Ф25 4/2 表示上部钢筋上排为4Ф25，下排为2Ф25。 （4）.2Ф22+2Ф22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
3.梁腰中钢筋表示方法：
（1）.G2Ф12 表示梁两侧的构造钢筋，每侧一根Ф12。 （2）.G4Ф14 表示梁两侧的构造钢筋，每侧两根Ф14。 （3）.N2Ф22 表示梁两侧的抗扭钢筋，每侧一根Ф22。 （4）.N4Ф18 表示梁两侧的抗扭钢筋，每侧两根Ф18。
4.梁下部钢筋表示方法
标在梁的下部 （1）.4Ф25 表示只有一排主筋（即受力筋），4Ф25全部伸入支座内。 （2）.6Ф25 2/4 表示有两排钢筋，上排为2Ф25，下排为4Ф25，全部伸入支座。 （3）.6Ф25（-2）/4 表示有两排钢筋，上排为2Ф25，不伸入支座，下排为4Ф25，全部伸入支座。 （4）.2Ф25+3Ф22（-3）/5Ф25 表示有两排钢筋，上排为5根，2Ф2
5，伸入支座，3Ф22，不伸入支座，下排为5Ф25，通长布置，全部伸入支座。
靠的还是死记硬背
